王甫洲水利樞紐工程安全監測自動化系統建設項目

1、工程概況

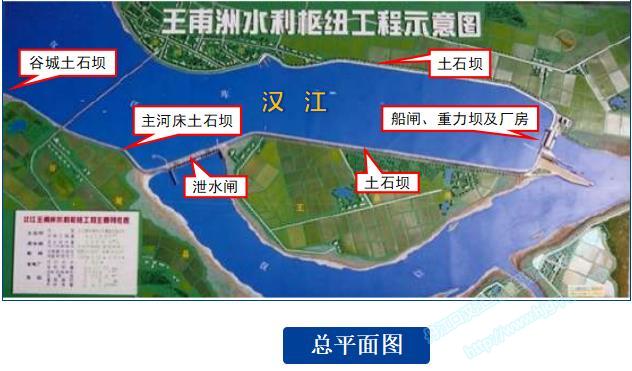

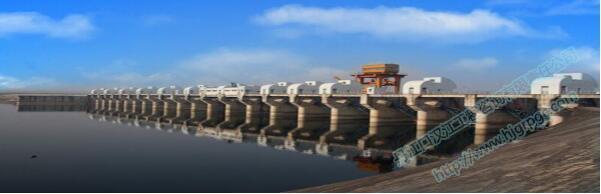

王甫洲水利樞紐工程等別為Ⅱ等工程，主要水工建筑物為3級，次要建筑物為4級。主要建筑物包括土石壩（含圍堤）、泄水閘、電站廠房、重力壩及船閘?；炷林亓巫畲髩胃?3.90m，擋水前沿長64.40m。土石壩總長18.6km，其中主河床土石壩長1251.51m，最大壩高12.00m。

（1）其監測儀器和設施運行年代已久，長達20余年。現今，觀測設施陳舊、部分設施功能退化、觀測方式均為人工觀測。（共400多個測點）

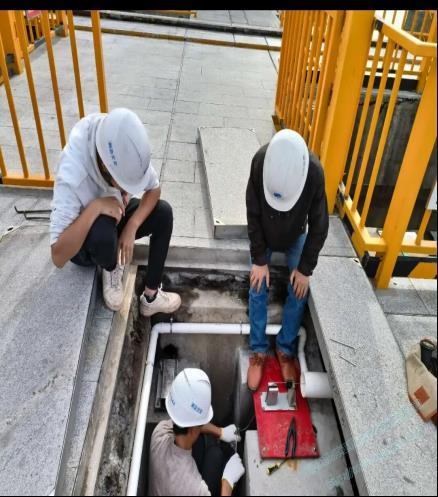

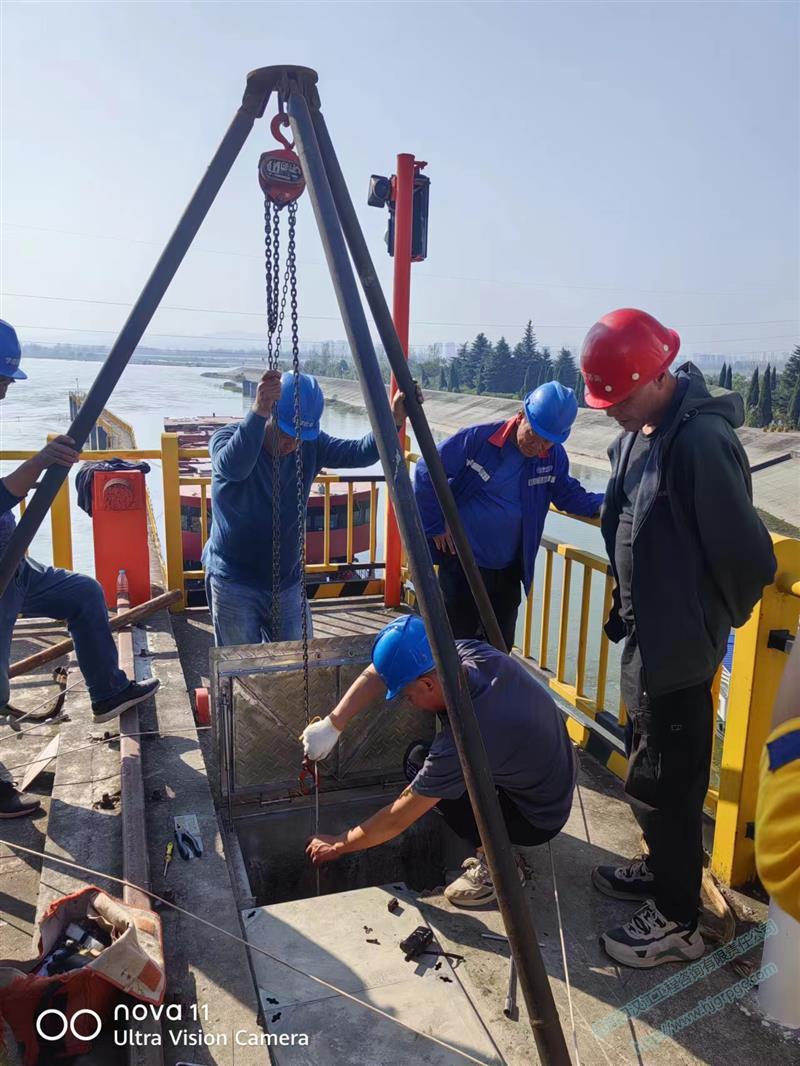

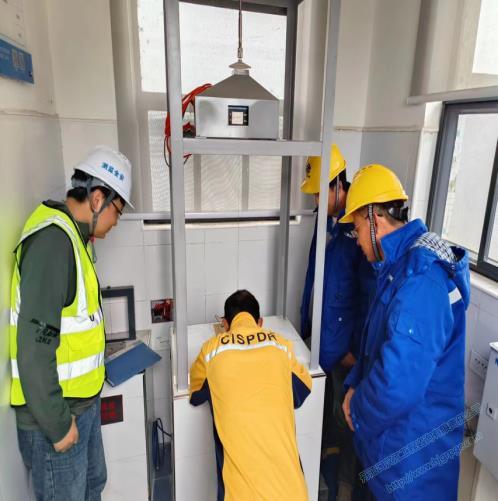

（2）垂線和引張線系統建于上世紀90年代中后期，所用儀器設備為早期產品，存在儀器精度降低等問題。尤其是引張線溝滲水嚴重，日常觀測及維護較為困難。（見壩頂引張線圖）

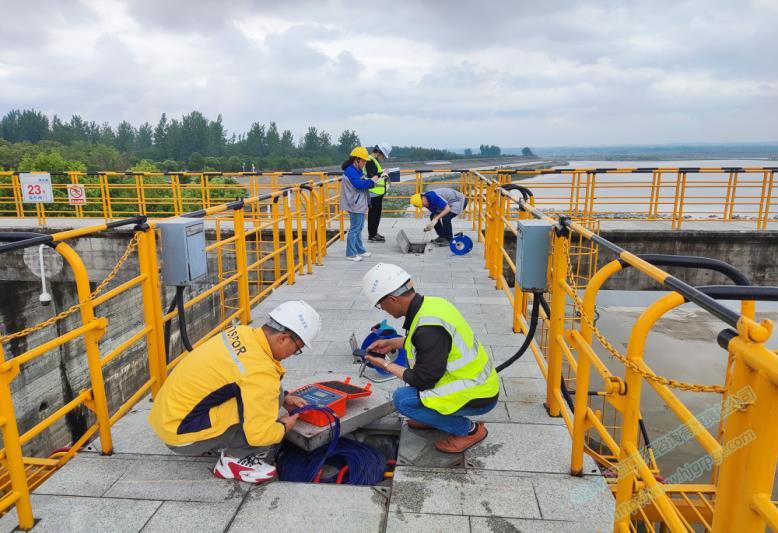

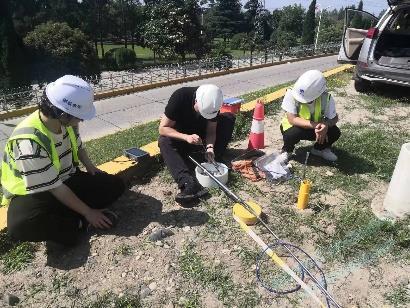

（3）內觀監測設施損壞較為嚴重，截至2019年12月，內觀監測儀器完好率為68.2%；且部分監測項目正逐步缺失。 （見內觀監測設施圖）
（4）各監測項目均采用人工觀測，觀測周期長，工作量大；尤其在高水位期間（汛期），需加密觀測頻次，現場觀測強度更大，難以滿足規范要求。

2、主要建設內容

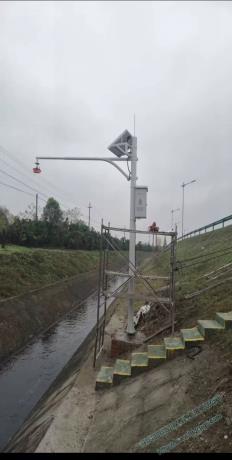

1）環境監測系統：在廠區新建1套環境監測系統，用于監測PM2.5、PM10、噪聲、溫度等環境量。

2）量水堰：當前滲流量監測采用容積法。為了實現監測自動化，需根據現場實際設置量水堰，并安裝堰流計，預計布設量水堰及堰流計各1套。

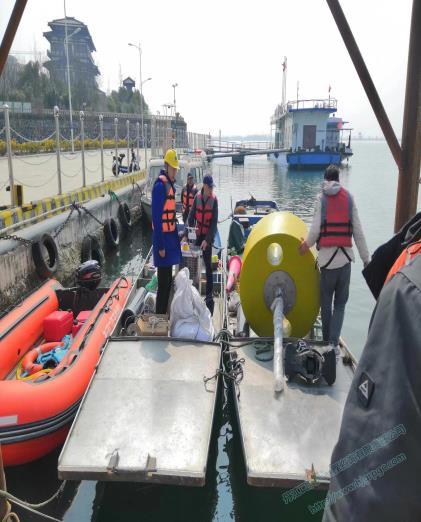

3）數據浮標系統：在庫區合適部位增設1套數據浮標，用以監測流速、流向、水溫、氣溫等。

4）氣象站：在合適區域各設1個氣象站，用以實時監測壩區氣象信息

5）水溫：在廠房及泄水閘上游面合適部位，各布設1條水溫測線。

6）縫面開度：現采用游標卡尺對聯接段縫面開度進行人工觀測，擬在4個結合縫面各布設測縫計（位錯計）4支，以實現縫面開度自動化監測。

3.總體設計方案

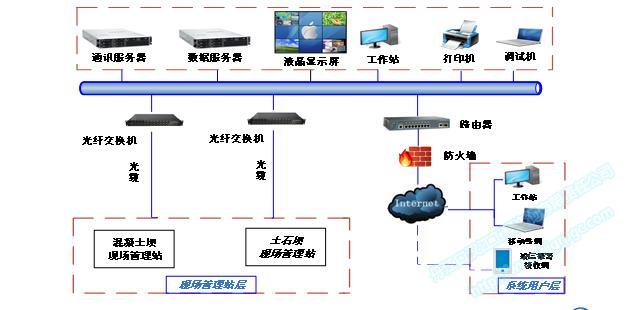

1）系統架構組成：①測量系統、②通訊、供電及防雷設備、③監測中心管理站及相關軟件；王甫洲水利樞紐工程安全監測自動化系統按現場監測站和監測管理中心站兩級設置。
2）監測管理中心站設置在電廠綜合管理樓。

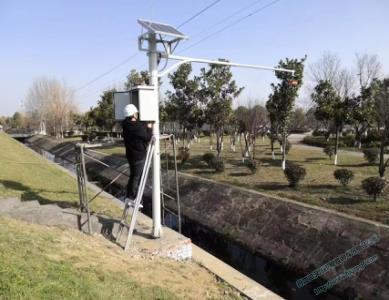

3）現場監測站：現場監測站主要分為混凝土壩和土石壩兩部分，其中混凝土壩設置7個現場監測站，分別位于原有人工測站處；土石壩設置15個現場監測站（分別位于各個浸潤線斷面處）。
對監測傳感器進行數據采集、存儲、電源管理及監測數據上傳和接收監測管理站上位機的控  制指令。

4）監測管理中心站：監測管理中心站負責本工程全部安全監測管理工作。監測管理中心站是工作站和服務器通過工程安全監測管理軟件對現場監測站進行自動采集，其它人工測讀的數據及所有與工程安全監測相關的文檔資料進行集中統一管理，具有監測資料的初步分析和發布功能。
